RS422 / RS485 Feather Wing

Als FeatherWing werden die "Shields" für die bekannten Feather Microcontroller Boards von Adafruit, Sparkfun bezeichnet, die es von unterschiedlichen Herstellern und für verschiedenste Plattformen gibt:

• RP2040
• ESP32
• ESP8266
• Cortex M0
• Cortex M4
• SAMD51
• STM32
• nRF52840
• uvm.

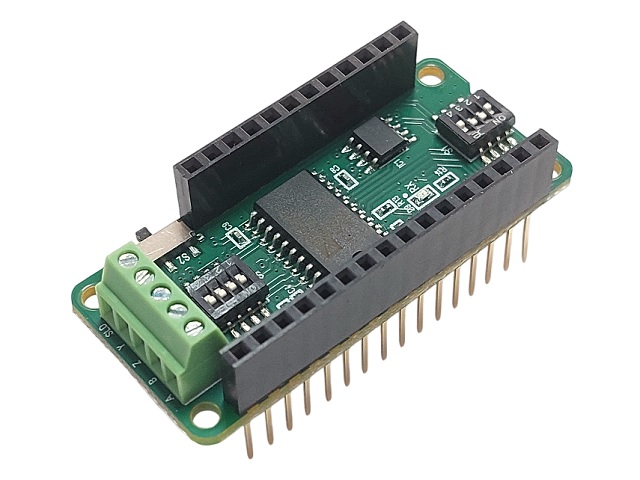

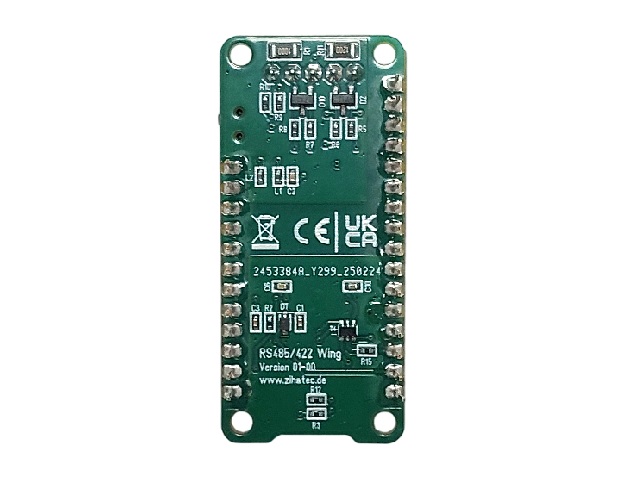

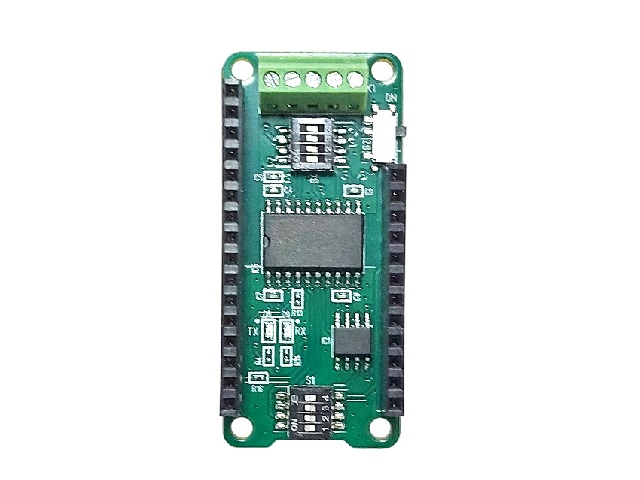

Dieser FeatherWing stellt eine galvanisch getrennte RS485 (halbduplex) und RS422 (vollduplex) Schnittstelle für diese Mikrocontrollerboards bereit. Unser Wing zeichnet sich durch folgende Funktionen aus:

• RS485 mode (half duplex)
• RS422 mode (full duplex)
• galvanisch vom Mikrocontroller getrennte Schnittstelle
• erweiterter ESD Schutz
• zuschaltbare automatische Sende- und Empfangsumschaltung
• zuschaltbare softwaregesteuerte Sende- und Empfangsumschaltung
• zuschaltbare  4.7k Pull-Up, Pull-Down Widerstände (fail safe biasing)
• zuschaltbarer Abschlusswiderstand
• Anzeige-LEDs für Sende- und Empfangsaktivität
• diverse Funktionen über DIP Schalter konfigurierbar

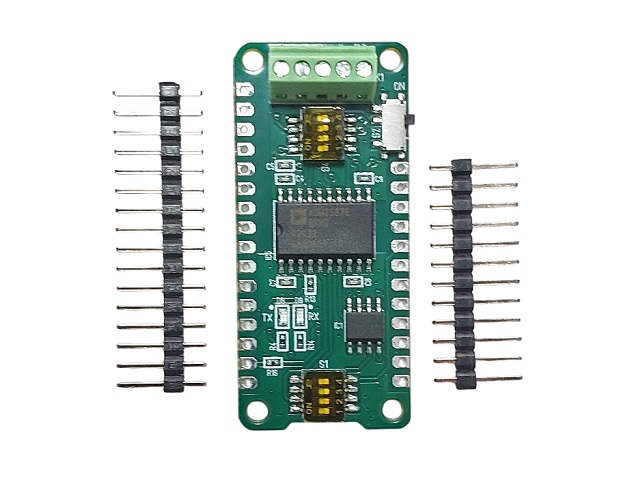

• mit einfachen Stiftleisten oder Stacked Header erhältlich

Warum RS485? Die RS485 Schnittstelle wird in vielen Anwendungsbereichen eingesetzt:

• MODBUS (Industriesteuerung und Gebäudeleittechnik)
• DMX (Beleuchtungstechnik)
• NMEA0183 (maritime Anwendungen)
• Zutrittskontrolle
• Pelco D (Videoüberwachung)
• uvm.

Hier erfahren Sie mehr über die Funktion der RS485 Schnittstelle.

Wir haben verschiedene Codebeispiele in C++ und Python auf Github bereitgestellt. Diese Code-Sammlung wird laufend aktualisiert und erweitert.
