OLED Display Shield

für RasPiBox Open, RasPiBox Zero und ArduiBox Open

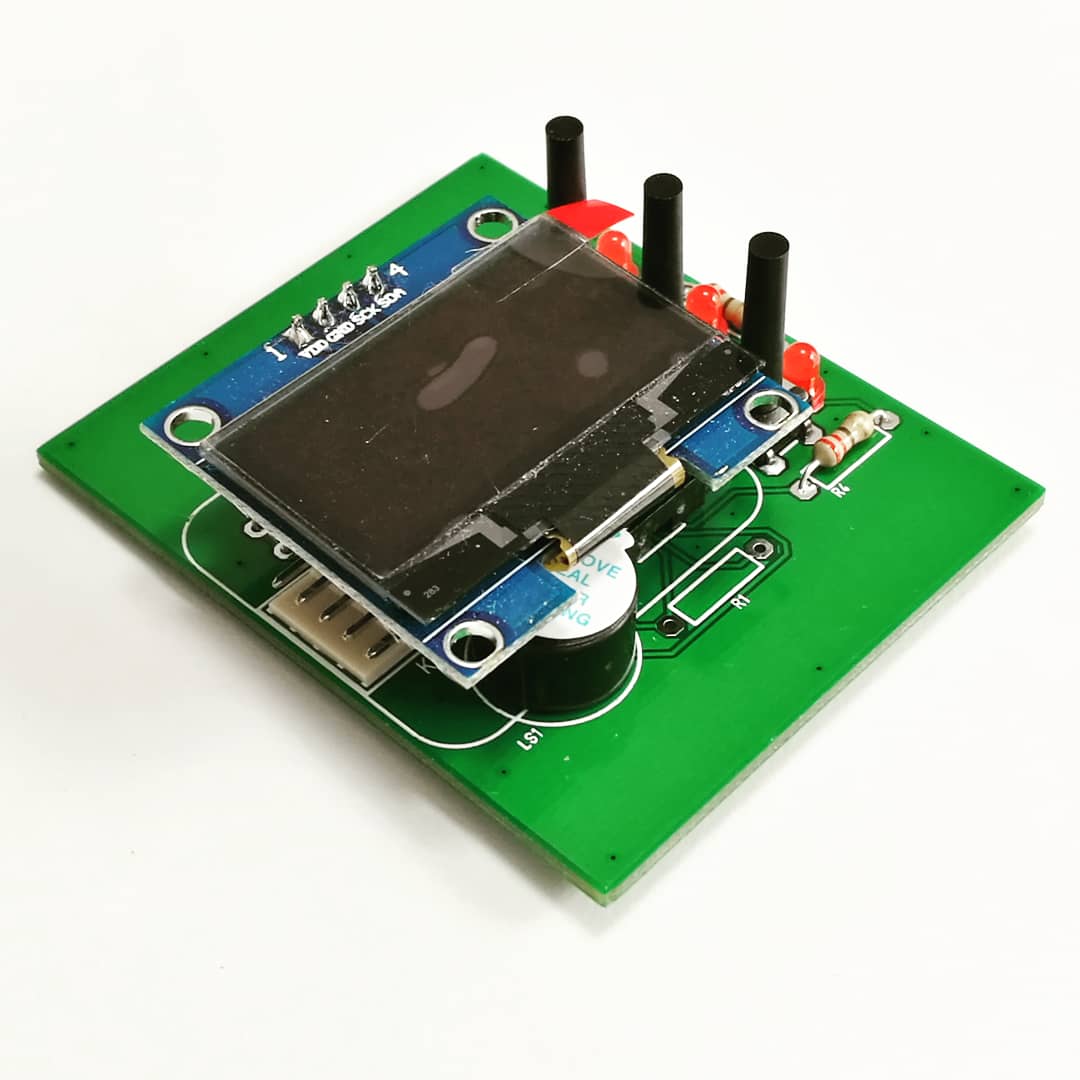

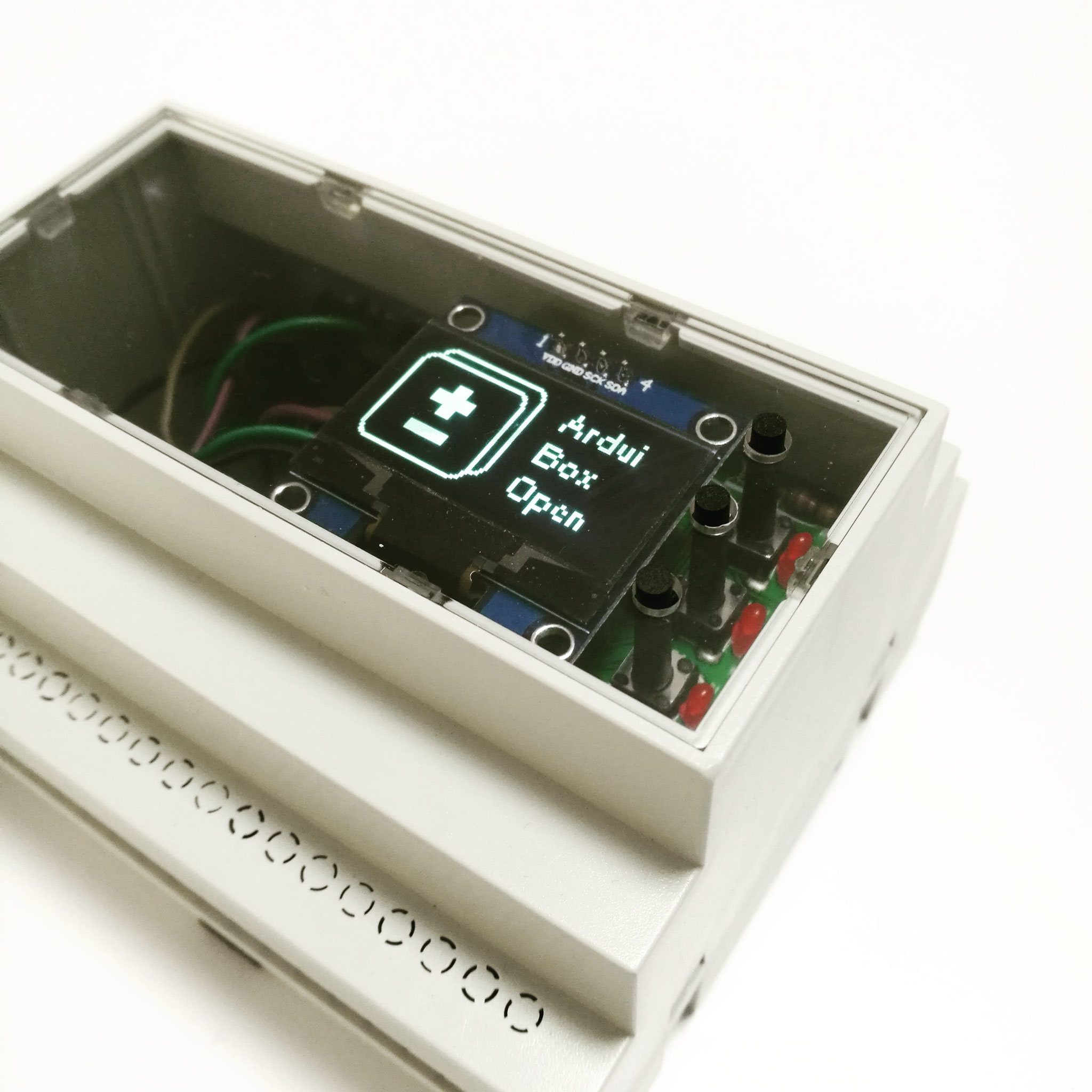

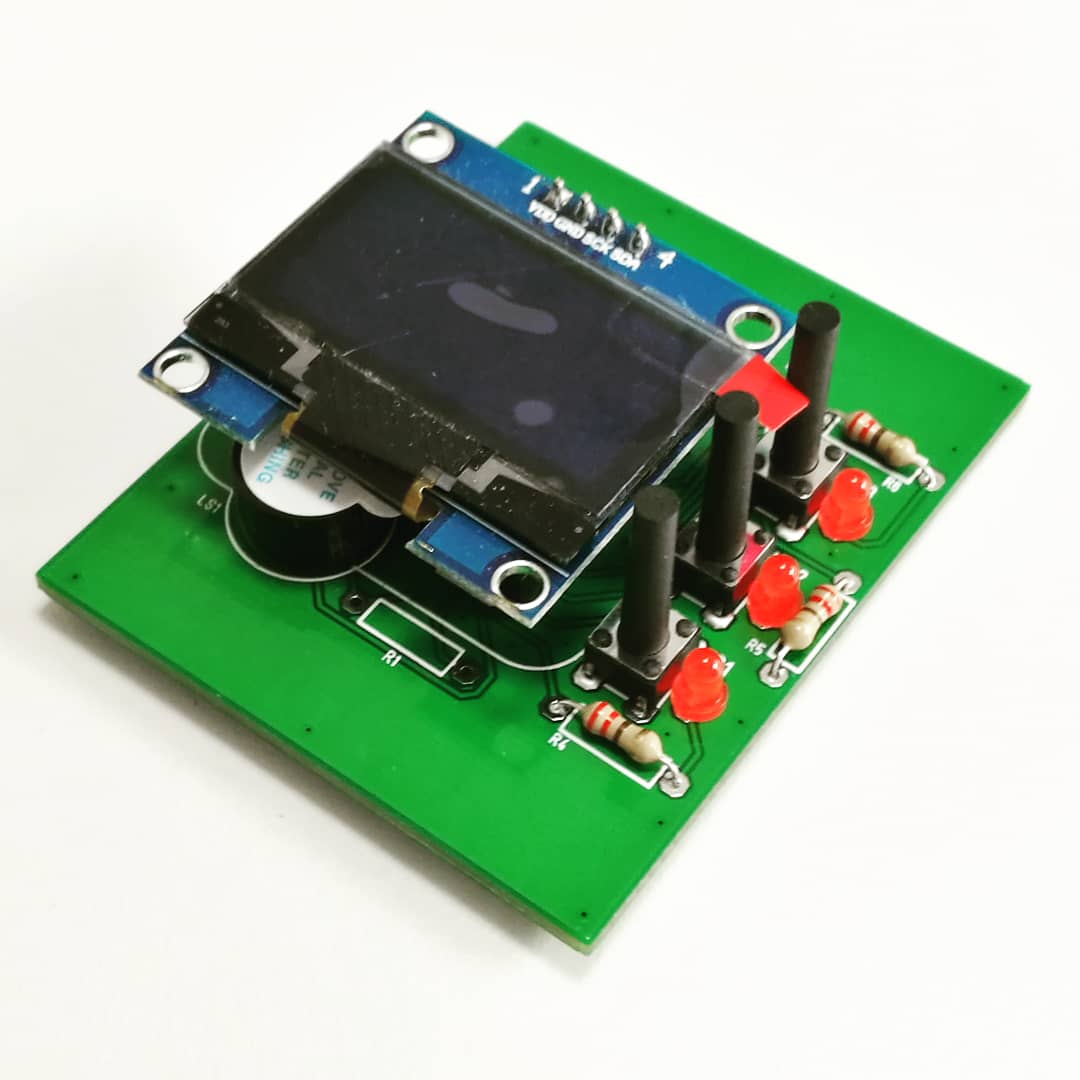

Unser OLED Shield erweitert einen Raspberry Pi oder Arduino um ein grafisches OLED Display, 3 Tasten und 3 zusätzliche Leuchtdioden. Einfache akustische Ausgaben sind über einen eingebauten Summer möglich. Die Außenabmessungen sind dabei so gewählt worden, dass der Shield perfekt in unsere RasPiBox Open und ArduiBox Open Gehäuse passt. Natürlich kann man den Shield auch ohne diese Gehäuse verwenden.

1,3" OLED Display mit 128x64 Bildpunkten
I2C Interface zur Kommunikation mit dem Arduino oder Raspberry Pi
steckbares Verbindungskabel
Platine passt perfekt in unsere 4TE und 6TE Hutschienengehäuse
3 Tasten
3 LEDs
Summer für akustische Ausgaben
Ansteuerung der Tasten, Summer und LEDs über I2C (MCP23008)
Stromversorgung 3,3V oder 5V DC

(Bitte bei der Auswahl des Gehäuses immer die Version mit Frontplatte für OLED auswählen)

OLED Shield

26,99 € ²

Downloads:

Datasheet Display Shield (Englisch)

REV C - 11/2021

Datasheet display shield Rev C.pdf

Adobe Acrobat Document 1.1 MB

OLED Shield Schematic V02-03-00.pdf

Adobe Acrobat Document 197.1 KB

Raspberry Pi

Einbau- und Programmieranleitung für RasPiBox Open und Zero (Englisch)

- Einbau in RasPiBox Open (Raspberry Pi)
- Einbau in RasPiBox Zero (PiZero)
- Programmrung in Python3

Display Shield and Raspberry Pi rev B.pd

Adobe Acrobat Document 1.1 MB

Sample code for Python

Display Shield Python.zip

Compressed Archive in ZIP Format 4.6 KB

Arduino

Einbau- und Programmieranleitung für ArduiBox Open (Englisch)

- Einbau in ArduiBox Open mit Arduino UNO
- Programmierung in Arduino IDE

Display Shield and Arduino rev C.pdf

Adobe Acrobat Document 1.1 MB

Sample code for Arduino UNO

Display_Shield.zip

Compressed Archive in ZIP Format 2.7 KB

ESP32 & ESP8266

Einbau- und Programmieranleitung für ESP32 & ESP8266 (Englisch)

- Einbau in ArduiBox ESP mit ESP32
- Einbau in ArduiBox ESP mit ESP8266
- Programmung in Arduino IDE

Display Shield and ESP rev B.pdf

Adobe Acrobat Document 1.3 MB

Sample code for ESP32 / ESP8266

C code for Arduino-IDE

Display_Shield.zip

Compressed Archive in ZIP Format 2.8 KB

Raspberry Pi Pico and RP2040

Einbau- und Programmieranleitung für Raspberry Pi Pico

- Einbau in Raspibox Pico
- Programmung in Circuitpython

Display Shield and RP2040 rev A.pdf

Adobe Acrobat Document 379.8 KB

Sample code for CircuitPython

Sample code in Circuitpython for Raspberry Pi Pico

Display Shield Python.zip

Compressed Archive in ZIP Format 4.6 KB
